تفاصيل المنتج:
|
| ضمان: | سنة واحدة | دعم مخصص: | OEM ، ODM |
|---|---|---|---|

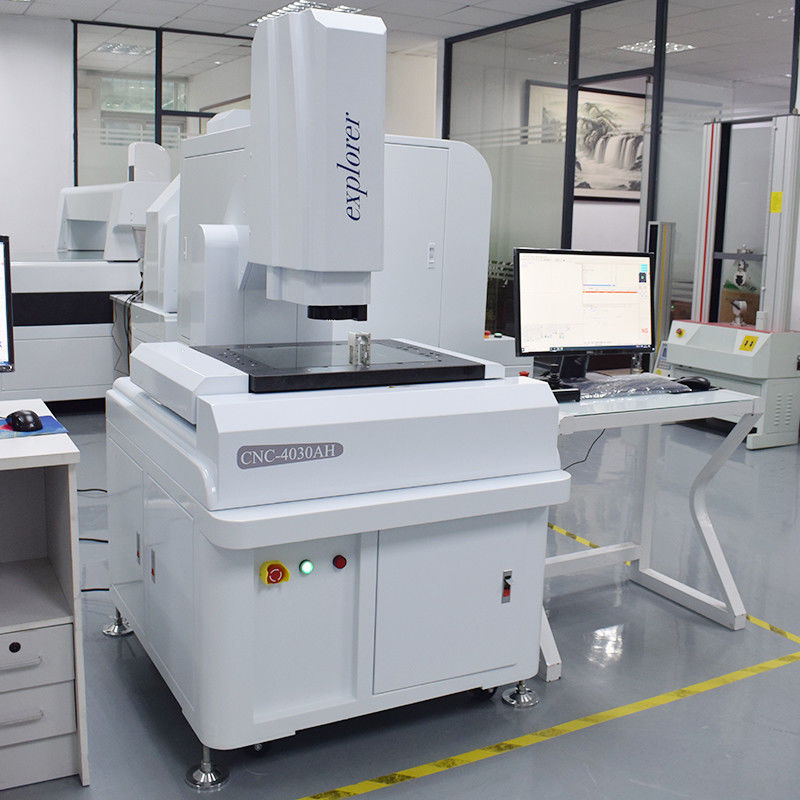

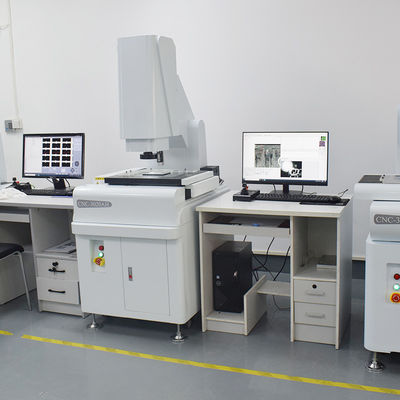

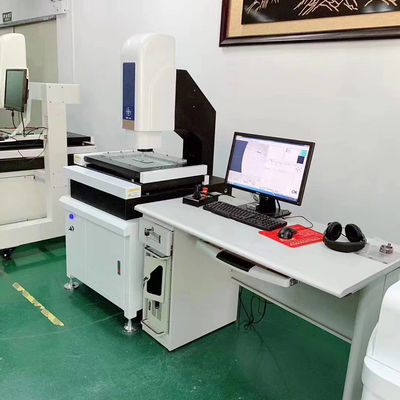

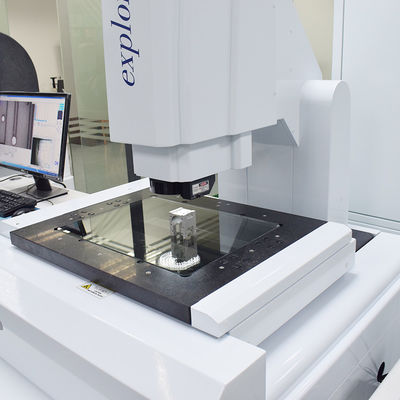

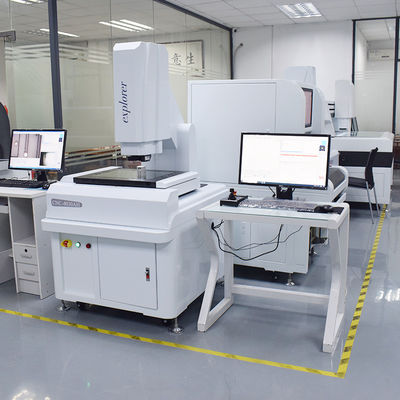

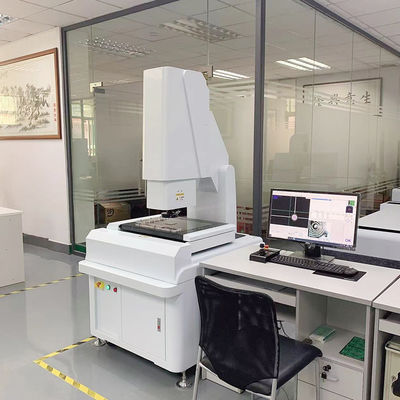

| اسم المنتج: | معدات التفتيش على FPD | نموذج: | CNC-3020AH |
| لون: | أبيض | استخدام عام: | الإلكترونات والبلاستيك والعفن والآلات والأجهزة والساعات والجوال |
| مادة: | الجرانيت | إستعمال: | قياس |
| وزن: | 300 كجم | مزود الطاقة: | تيار متردد 220 فولت / 50-60 هرتز |
| يكتب: | اوتوماتيك كليا | إستعمال: | النظام البصري |
| تسليط الضوء: | نظام قياس أبعاد الصورة المخصص,نظام قياس أبعاد الصورة FPD |
||
|
أغراض
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
الأبعاد (مم) (L × W × H)
|
700 * 850 * 1650
|
800 * 900 * 1650
|
900 * 1050 * 1650
|
|
نطاق القياس (مم) (X × Y × Z)
|
300 * 200 * 200
|
400 * 300 * 200
|
500 * 400 * 200
|
|
قياس الدقة (ميكرومتر
|
3 + لتر / 200
|
3 + لتر / 200
|
3 + لتر / 200
|
|
التكرار (ميكرومتر)
|
3
|
3
|
3
|
|
الوزن (كجم)
|
300
|
380
|
450
|
|
الصورة والقياس
|
اتفاقية مكافحة التصحر
|
SOnYCcD اليابانية
|
|
|
لين
|
عدسة تكبير عالية الوضوح / تكبير مستمر 0.7-5.0x
|
|
|
تكبير
|
40-230X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
|
|
|
قرار مقياس ptical
|
المحور x / Y / z o.0002mm (0.2um)
|
|
|
مسافة العمل
|
108 ملم
|
|
برمجيات القياس
|
اجمع بين برنامج القياس ثلاثي الأبعاد الذي طورته وظيفة البرنامج المستوردة لتحسين دقة الحدود.
|
|
نظام القيادة
|
X / Y / Z محرك سيرفو تايواني عالي الأداء ثلاثي المحاور ، نظام تحكم مزدوج الحلقة المغلقة
|
|
إضاءة
|
مصدر ضوء سطحي خماسي الحلقات من ثماني مناطق يتم التحكم فيه بواسطة البرنامج ، ومصدر ضوء كفاف LED ، ومصدر ضوء متحد المحور.
يضاف إلى منتجات مختلفة. |
صفة مميزة:
تنوع طريقة القياس (التمييز التلقائي ، قياس التباين في قياس نقطة التعدين ، مقارنة قياس التسامح ، العنصر المحدد مسبقًا) ، يمكن أن يلبي احتياجات العملاء المختلفة ، ويحسن بشكل كبير من سهولة الاستخدام وقياس الدقة.
نقطة تعدين طريقة أخذ العينات أحادية النقطة ، هناك مجموعة متنوعة من نقاط حافة شبكاني الماوس ، تضخيمها بالنقاط.مغلق لقياس محيط خط السحابة ومنطقة ومركز الجاذبية ، باستخدام ثلاث خوارزمية استيفاء ، لأدق طريقة قياس لخط السحب.
يمكن إجراء صندوق لاختيار قياس أكثر دقة وسرعة ودقة لجولة متعددة في وقت واحد.
يمكن حفظ البيانات المقاسة كملف DXF ، أو صور BMP ، وتنسيق برنامج المستخدم
يمكن قياس 12 نوعًا من العناصر (نقطة ، خط ، دائرة ، قوس ، قطع ناقص ، مستطيل ، قاع ، شكل O ، مسافة وزاوية ، خط سحابة مفتوح وخطوط إغلاق).
