تفاصيل المنتج:
|
| ضمان: | سنة واحدة | دعم مخصص: | OEM ، ODM |
|---|---|---|---|

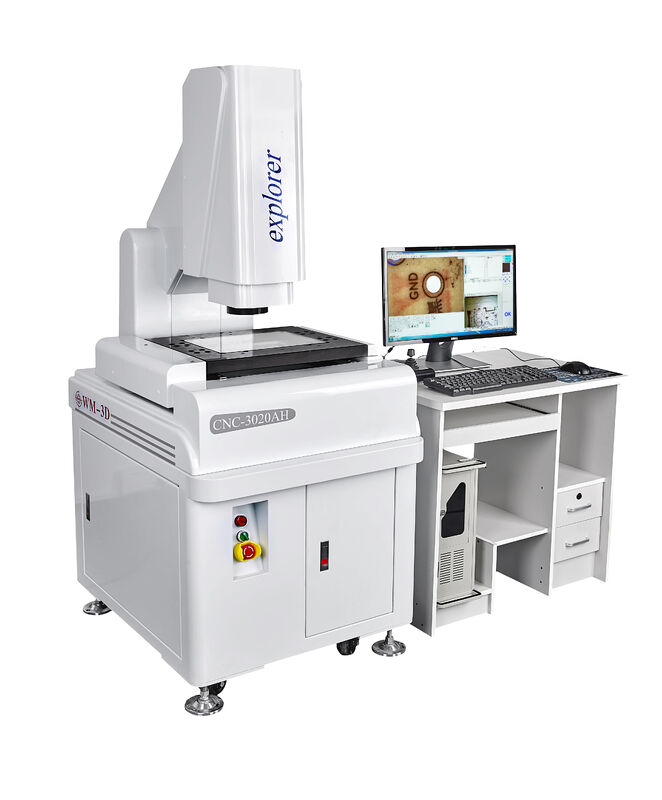

| اسم المنتج: | قياس الحافة الأوتوماتيكي أدوات قياس القياس باستخدام الحاسب الآلي آلة قياس الفيديو | نموذج: | CNC-3020AH |
| لون: | أبيض | استخدام عام: | الإلكترونات والبلاستيك والعفن والآلات والأجهزة والساعات والجوال |
| مادة: | الجرانيت | إستعمال: | قياس |
| وزن: | 300 كجم | مزود الطاقة: | تيار متردد 220 فولت / 50-60 هرتز |
| يكتب: | اوتوماتيك كليا | إستعمال: | النظام البصري |
| تسليط الضوء: | نظام قياس أبعاد الصورة الأوتوماتيكي,نظام قياس أبعاد الصورة عالي الدقة,نظام قياس الصورة الإلكتروني |
||
|
أغراض
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
الأبعاد (مم) (L × W × H)
|
700 * 850 * 1650
|
800 * 900 * 1650
|
900 * 1050 * 1650
|
|
نطاق القياس (مم) (X × Y × Z)
|
300 * 200 * 200
|
400 * 300 * 200
|
500 * 400 * 200
|
|
قياس الدقة (ميكرومتر
|
3 + لتر / 200
|
3 + لتر / 200
|
3 + لتر / 200
|
|
التكرار (ميكرومتر)
|
3
|
3
|
3
|
|
الوزن (كجم)
|
300
|
380
|
450
|
|
الصورة والقياس
|
اتفاقية مكافحة التصحر
|
SOnYCcD اليابانية
|
|
|
لين
|
عدسة تكبير عالية الوضوح / تكبير مستمر 0.7-5.0x
|
|
|
تكبير
|
40-230X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
|
|
|
قرار مقياس ptical
|
المحور x / Y / z o.0002mm (0.2um)
|
|
|
مسافة العمل
|
108 ملم
|
|
برمجيات القياس
|
اجمع بين برنامج القياس ثلاثي الأبعاد الذي طورته وظيفة البرنامج المستوردة لتحسين دقة الحدود.
|
|
نظام القيادة
|
X / Y / Z محرك سيرفو تايواني عالي الأداء ثلاثي المحاور ، نظام تحكم مزدوج الحلقة المغلقة
|
|
إضاءة
|
مصدر ضوء سطحي خماسي الحلقات من ثماني مناطق يتم التحكم فيه بواسطة البرنامج ، ومصدر ضوء كفاف LED ، ومصدر ضوء متحد المحور.
يضاف إلى منتجات مختلفة. |
وصف الوظيفة:
قياس العنصر: قياس النقاط ، الخطوط ، الدوائر ، الأقواس ، الزوايا ، البيضاوي ، المستطيل بقياس أ
عدد محدد مسبقًا من النقاط ، نقاط تحديد آلية ، خطوط ، دوائر ، أقواس.
هيكل العنصر: بناء المركز ، تقاطع الهيكل ، هيكل نقطة الوسط ، هيكل الخط ،
هيكل دائري ، تكوين زاوية.
العناصر المحددة مسبقًا: النقاط والخطوط والدوائر والأقواس.تنسيق الترجمة وتصويب الشغل.تسوية أي
إعادة تعيين نظام إحداثيات المحور.
الرسومات: تكبير الرسومات ، تضيق الرسومات ، عموم الرسومات ، الرسومات المحددة ، حدد الدائرة ، احذف ملف
طباعة الرسوم البيانية.إعدادات التكبير ، قم بتعيين الصورة باللون الرمادي ، والتشبع ، والتباين ، والحفظ ، والصور بتنسيق BMP.
مجموعة متنوعة من وضع مكتشف الحافة ، يأخذ الكمبيوتر النقاط تلقائيًا ، جولة تحديد تلقائي ، قوس إلى حد كبير
تحسين سرعة نقطة التعدين.
دعم الصورة S-Video ، AV الطرفية ، مدخلات USB الطرفية ؛حجم الصورة 640 * 480 مم.بيانات القياس مباشرة
في AutoCAD للتحليل الإحصائي ، يمكن رسم مخطط تحكم بسيط Xbar-s حصل على معلمات مختلفة Ca.
تبديل واجهة متعددة اللغات.
