| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | WM-3D |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | CNC-3020H |
|
العناصر
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
الأبعاد (مم) (الطول × العرض × الارتفاع)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
نطاق القياس (مم) (X × Y × Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
دقة القياس (ميكرومتر)
|
≤2+L/200
|
≤2+L/200
|
≤2+L/200
|
|
التكرار (ميكرومتر)
|
3
|
3
|
3
|
|
الوزن (كجم)
|
300
|
380
|
450
|
|
الصورة والقياس
|
CCD
|
SONYCcD اليابانية
|
|
|
العدسة
|
عدسة تكبير عالية الدقة/تكبير مستمر 0.7-5.0x
|
|
|
التكبير
|
40-230X (للإشارة فقط. مع اختلاف الكاميرا والعدسة، سيكون التكبير مختلفًا.)
|
|
|
دقة المقياس البصري
|
محور x/y/z o.0002mm (0.2um)
|
|
|
مسافة العمل
|
108 مم
|
|
برنامج القياس
|
اجمع بين برنامج القياس ثلاثي الأبعاد الذي تم تطويره بواسطة وظيفة البرنامج المستوردة لتحسين دقة الحدود.
|
|
نظام القيادة
|
محرك سيرفو تايواني عالي الأداء بثلاثة محاور X/Y/Z، نظام تحكم مزدوج الحلقة المغلقة
|
|
الإضاءة
|
مصدر ضوء سطحي بخمس حلقات وثماني مناطق يتم التحكم فيه بواسطة البرنامج، مصدر ضوء محيطي LED، مصدر ضوء متحد المحور. تضاف ألوان مختلفة إلى منتجات مختلفة.
وصف المنتج |

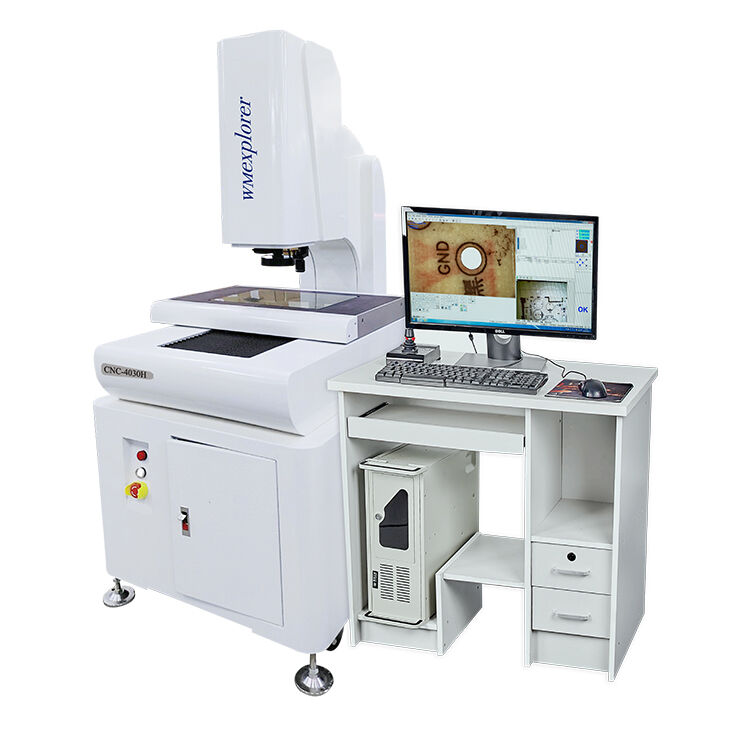

مقدمة عن المنتج:
يمكن لأداة قياس الصور قياس النقاط والخطوط والدوائر والعناصر الأخرى بدقة، ولها وظيفة إخراج تقرير قوية، وهي مناسبة بشكل خاص لقياس مجموعة واسعة من المنتجات بكميات كبيرة.
تستخدم على نطاق واسع في الآلات والإلكترونيات والقوالب وقولبة الحقن والأجهزة والمطاط والأجهزة الكهربائية ذات الجهد المنخفض والمواد المغناطيسية والأجهزة الدقيقة والختم الدقيق والموصلات والموصلات والمحطات والهواتف المحمولة والأجهزة المنزلية وأجهزة الكمبيوتر (أجهزة الكمبيوتر) وأجهزة تلفزيون الكريستال السائل (LCD) والطباعة لوحات الدوائر (لوحات الدوائر، PCB) والسيارات والمعدات الطبية والساعات والأدوات وغيرها من الصناعات.
كائن القياس:
شاشات الكريستال السائل، FPC، PCB، لوحات الدوائر، البراغي، الينابيع، الساعات، الساعات، العدادات، الموصلات (الموصلات، المحطات الطرفية)، التروس، الكامات، الخيوط، قوالب نصف القطر، قوالب الخيوط، الأسلاك والكابلات، الأدوات، المحامل، الأجهزة، أجزاء الختم، الشاشات، شاشات الاختبار، الشاشات الأسمنتية، الألواح الشبكية (الشبكة الفولاذية، قالب SMT)، إلخ.
عنصر القياس:
الطول والعرض والارتفاع ومسافة الثقب والتباعد وتباعد الدبوس والسمك والقوس والقطر ونصف القطر والأخدود والزاوية وزاوية R وما إلى ذلك.
خدماتنا
ج: 1. لقد ركزنا على قياس المنتجات لأكثر من 10 سنوات، مع فريق بحث وتطوير محترف وفريق ما بعد البيع.
ج 2. تقع في مدينة دونغقوان، وهي مدينة تصنيع مشهورة عالميًا.
ج 3: خدمة ما بعد البيع لمدة 12 شهرًا، المشاكل البسيطة في غضون 48 ساعة للتعامل معها في الوقت المناسب.
