| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | WM-3D |
| إصدار الشهادات: | ISO9001 |

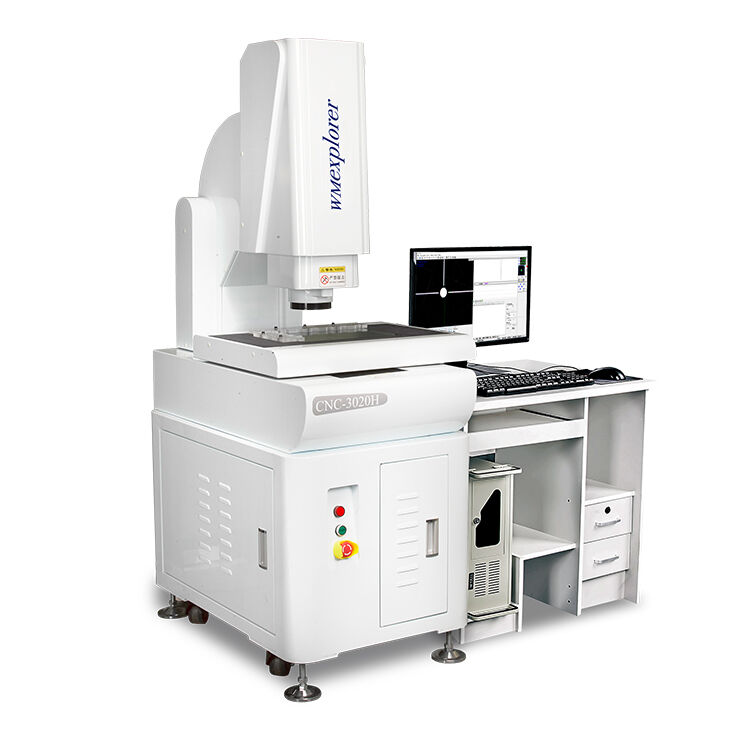

| رقم الموديل: | CNC-3020AH |
|
البنود
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
البعد ((ملم)) ((L × W × H))
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
نطاق القياس ((ملم)) ((X × Y × Z))
|
300*200*200
|
400*300*200
|
500*400*200
|
|
دقة القياس ((μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
قابلية التكرار (μm)
|
3
|
3
|
3
|
|
الوزن ((كجم)
|
300
|
380
|
450
|
|
الصورة والقياس
|
الـ CCD
|
اليابانية سوني سي دي
|
|
|
لين
|
عدسة تكبير عالية الوضوح / تكبير مستمر 0.7-5.0x
|
|
|
التكبير
|
40-230X ((للمراجعة فقط. مع كاميرا مختلفة والعدسة فإن تكبير سيكون مختلفا.)
|
|
|
دقة مقياس
|
محور x/Y/z o.0002mm (0.2um)
|
|
|
مسافة العمل
|
108ملم
|
|
برامج القياس
|
الجمع بين برنامج القياس ثلاثي الأبعاد الذي تم تطويره بواسطة وظيفة البرنامج المستوردة لتحسين دقة الحدود.
|
|
نظام القيادة
|
X/Y/Z محور تايواني ذو ثلاثة محاور عالي الأداء، نظام تحكم حلقة مغلقة مزدوجة
|
|
الإضاءة
|
مصدر الضوء السطحي المتحكم به البرنامج الخمسة الحلقات ثمانية المناطق، مصدر ضوء محاوري LED، مصدر ضوء محوري.
إضافة إلى منتجات مختلفة. |
الخصائص:
1يتم فصل مفتاح وظيفة الرسم البياني، مفتاح وظيفي بناء الرسم البياني والمفتاح الوظيفي للأداة البصرية حسب اللون ويتم تجميعها بشكل تكتيكي.يجعل التواصل بين المشغل والأداة سريعا ووديا، وهو يحسن من سرعة القياس البشري من الواضح.
2مفتاح وظيفة الرسم البياني أسود
3المفتاح البنّاء المخطط أحمر.
4مفتاح وظيفة الأداة البصرية هو الأسود والأخضر.
