| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | WM-3D |
| إصدار الشهادات: | ISO9001 |

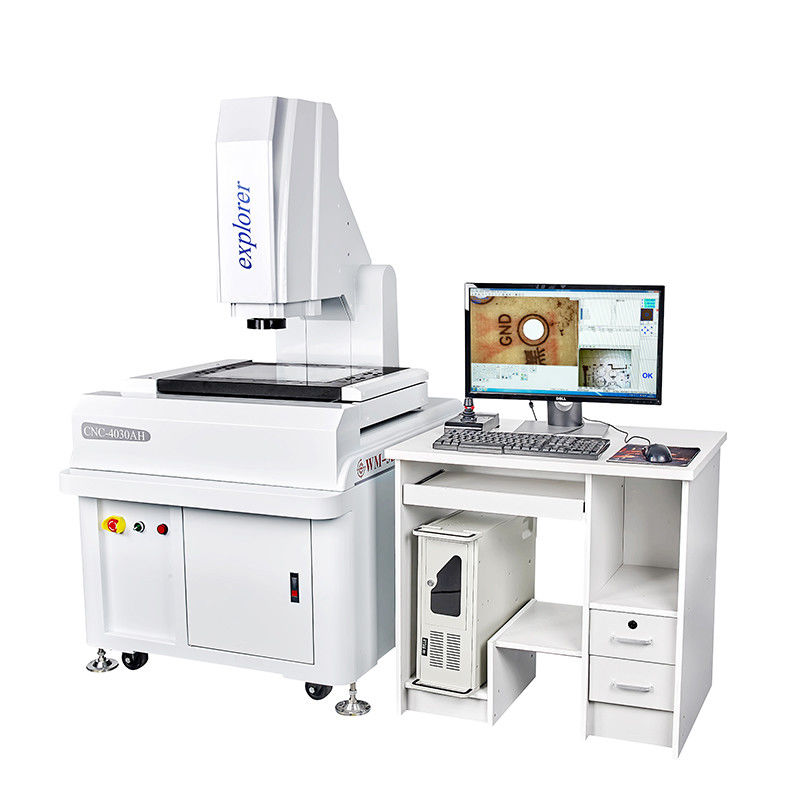

| رقم الموديل: | CNC-4030AH |
تخصيص:
1. يمكنه قياس النقاط والخطوط والدوائر والأقواس والبيضاوية والمستطيلة و تحسين الدقة باستخدام وظيفة تحديد المواقع متعددة النقاط.
2. لديها العديد من الميزات ، مثل مجموعة من القياسات ، وهيكل المركز وتقاطع الهيكل ، ونقطة المنتصف للبناء ، وهيكل الخط ، وهيكل دائري ومنظور هيكلي.
3. يقترن ببرنامج قياس CNC المطوّر ذاتيًا للشركة لتحقيق الكشف السريع عن كميات كبيرة من قطع العمل في نفس الوقت مع قدرات تحليل بيانات SPC من أجل تحقيق إكمال القياس بأكمله مرة واحدة.
4. ترجمة الإحداثيات وتصحيح الإحداثيات هو جعل القياس أكثر ملاءمة وكفاءة وتحسين كفاءة القياس.
5. يتم إدخال بيانات القياس مباشرة في AutoCAD وتصبح دائرة عمل كاملة ؛ يمكن أيضًا إدخال البيانات في Excel و Word لإجراء تحليل إحصائي.
6. سجل برنامج المستخدم وتحريره وتنفيذ الأمر.
|
نموذج |
CNC-4030 |
||||||
|
|
حجم طاولة الزجاج (مم) |
|
|||||
|
|
|
430*330 |
|||||
|
|
حجم الطاولة المعدنية (مم) |
550*450 |
|||||
|
|
سفر العمل X.Y |
400*300 |
|||||
|
|
سفر المحور Z (مم) |
200 تركيز |
|||||
|
|
دقة العرض الرقمي للمحور X.Y.Z |
0.5um |
|||||
|
|
خطأ قيمة المحور X.Y |
≤(3+L/200)L هو الطول المقاس ، وحدة مم) |
|||||
|
|
الوزن (كجم) |
500 |
|||||
|
|
الأبعاد (مم) |
800*900*1650 |
|||||
|
محرك |
سرعة المحاور الثلاثة |
100 مم/ثانية |
|||||
|
|
دقة تحديد المواقع للمحاور الثلاثة |
0.001 مم |
|||||
|
نظام الصور |
كاميرا |
كاميرا سوني ملونة 1/3″CCD |
|||||
|
|
تكبير/تصغير |
عدسة تكبير بصرية محورية مع عدسة تكبير (2 حدد واحدًا) |
|||||
|
|
تكبير/تصغير |
0.7-4.5X |
|||||
|
|
إجمالي تكبير الفيديو |
30-230X |
|||||
|
|
مجال الهدف |
11.1-1.7 مم |
|||||
|
|
قوة |
AC220V/AC110V |
|||||
|
|
استهلاك الطاقة |
100 واط |
|||||
|
ملحقات الأداة |
1Xtube (خيار) |
0.5Xtube (خيار) |
مسافة العمل |
||||
|
عدسة التكبير |
0.7-4.5X |
0.7-4.5X |
|
||||
|
إضافة عدسة |
تكبير الفيديو |
المجال الجانبي للمادة (مم) |
تكبير الفيديو |
المجال الجانبي للمادة (مم) |
|
||
|
|
|
|
|
|
|
||
|
0.5X خيار |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
قياسي |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
2Xoption |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
||
1. قياس أوتوماتيكي عالي الدقة ، تحكم CNC بأربعة محاور.
2. آلة عالية الدقة وعالية القوة: قاعدة/عمود/منضدة رخامية من الدرجة 00 مع دقة عالية وثبات جيد
3. دليل خطي دقيق مستورد بثلاثة محاور XYZ / نظام محرك لولبي كروي بدرجة طحن مستورد ، عمر طويل وثبات جيد
4. تتيح عدسة التكبير البصري الأوتوماتيكية Wm0750 القياس التلقائي بالكامل دون الحاجة إلى تصحيح التكبير.
5. كاميرا HD SONY CCD مع شاشة قياس عالية الجودة.
6. قياس التركيز التلقائي ، تسوية القياس البصري ، مسبار تلامس UK RENISHAW.
7. مصدر ضوء سطحي بخمس حلقات وثماني مناطق يتم التحكم فيه بواسطة البرنامج ، مصدر ضوء محيطي LED ، مصدر ضوء محوري. تضاف ألوان مختلفة إلى منتجات مختلفة.
8. وهي مجهزة بعصا تحكم لسهولة التشغيل في أي موضع.
9. تشير كاميرا CCD للملاحة إلى موضع القياس ، وهو سريع التحديد ومريح للقياس
10. اجمع بين برنامج القياس ثلاثي الأبعاد الذي تم تطويره بواسطة وظيفة البرنامج المستورد لتحسين دقة الحدود.
11. متوفر في مجموعة متنوعة من المواصفات: مثل CNC-3020AH و CNC-4030AH و CNC-5040AH.
1. التحكم في الحركة ذات الحلقة المغلقة المزدوجة ، المحرك في حركة عالية السرعة مع تحديد المواقع الدقيقة الأداء.
2. باستخدام الوحدات المضمنة التي تم تطويرها للتحكم في المحرك ، وزيادة سرعة المحرك وفقًا لذلك ، ولكن أيضًا لتبسيط الأداة وواجهة الكمبيوتر الشخصي ، وأجهزة الكمبيوتر الشخصية والأدوات من خلال خط USB وكابل S-Video.
3. يقترن ببرنامج قياس CNC المطوّر ذاتيًا للشركة لتحقيق الكشف السريع عن كميات كبيرة من قطع العمل في نفس الوقت مع قدرات تحليل بيانات SPC من أجل تحقيق إكمال القياس بأكمله مرة واحدة.
4. مصدر ضوء سطحي يتكون من مجموعة مستقلة من 24 ، كل مجموعة عبارة عن برنامج تشغيل مصدر تيار ثابت و 200 خطوة متغيرة مستمرة.
5. مع منصة رخامية ، استقرار عالي.
12 شهرًا من الضمان. الشراء بثقة!
1. في غضون 12 شهرًا من تاريخ التجميع والقبول ، ولكن لا يتجاوز 15 شهرًا من تاريخ الشحن.
2. خلال هذه الفترة ، سنتولى التدريس عبر الهاتف والإنترنت للمستخدمين من خلال خدمة استشارية بعد البيع مجمعة.
3. نحن نقدم خدمات ضمان مدى الحياة للجهاز للمستخدمين بالتكلفة.
01. إذا كان تعطل الجهاز ناتجًا عن جانبنا ، فيمكنك إرسال قطع الغيار إلينا والتكلفة من جانبنا.
02. ولكن إذا احتاج فنينا إلى القدوم إلى جانب العميل للتدريب ، فإن الخدمة الفنية مجانية ،
باستثناء التذاكر والإقامة.
4. فترة الضمان الإضافية: سنقدم للمستخدم خدمة استشارية طويلة الأمد بعد البيع.
5. تمتلك شركتنا قطع غيار يمكن توفيرها للمستخدمين بالتكلفة.
6. قدمنا للمستخدمين خدمة فنية ذات قيمة مضافة بعد البيع بسعر تفضيلي مدى الحياة ،
