| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | WM-3D |
| إصدار الشهادات: | ISO9001, CE |
| رقم الموديل: | WM-NC654 |

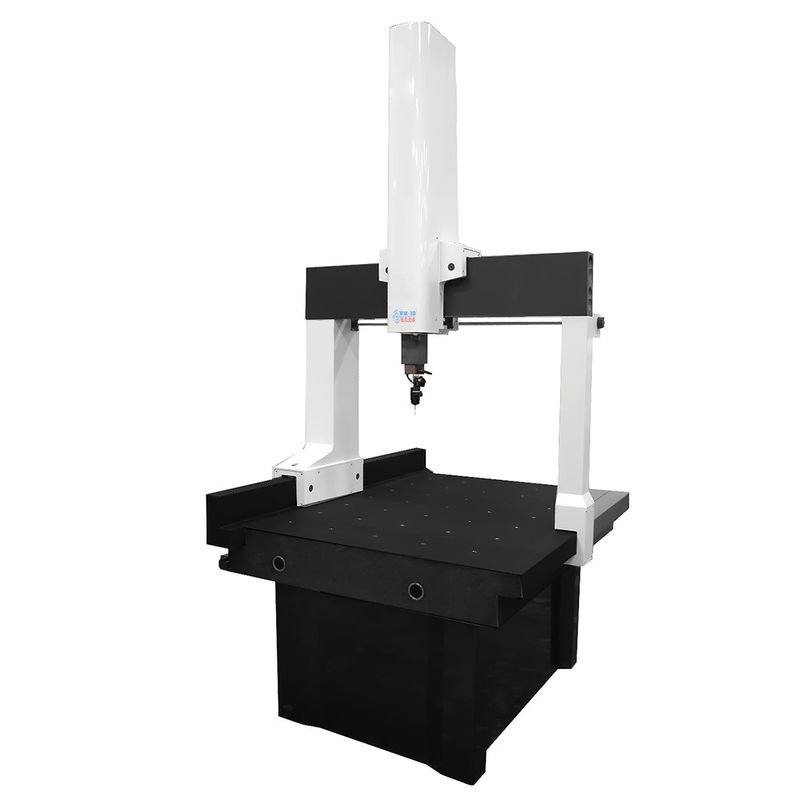

1تشمل آلة CMM الرئيسية، دعم الآلة، فلتر الهواء الدقيق المستورد، نظام قياس مستورد.
2.الجدول غير المقطوع من الجرانيت يجعل الآلة لديها قدرة جيدة على الحمل، مساحة واسعة للأجسام التي يتم قياسها، وسهلة لتحميل وتفريغ.
3يستخدم الجهاز المنزلق لثلاث محاور جرانيت عالي الجودة ، مما يسمح لهم بتمتع بنفس الخصائص الحرارية. وبالتالي يمكن تحقيق المزايا التالية:مقاومة التشوهات مع الزمن، صلابة دقيقة، وتشوهات هندسية ضئيلة
4- يقلل تطبيق الربيع غير الخطي من خطأ طفيف في طريق الزحف نحو دقة القياس؛ وفي الوقت نفسه يضمن أيضاً قدرة الآلة على التكيف مع درجة حرارة البيئة.
5.تعتمد العارضة على هيكل الطريق المرشد مثلث ((المثلث هو مع أطول محيط في نفس قسم المنطقة) ،والتي يمكن أن تضمن الحد الأقصى من امتداد حمالة الهواء في حالة الحد الأدنى من الثبات وزيادة الدقة مضادة للالتواء.
6يلعب التواء محور Z دورًا حاسمًا في دقة CMM. يمكن أن يحقق تصميم هيكل مضاد للتواء الموثوق به أيضًا دقة عالية في حالة استخدام شريط امتداد المسبار.
7لا يزال تصميم الاهتزازات المفصلة لنظام القيادة يمكن أن يقلل من تأثيرات دقة القياس بسبب اهتزازات الآلة ، على الرغم من أن الآلة تتحرك بسرعة عالية.
8يتبنى المحور الثالث نطاق الاحتفاظ عالي الأداء ، والذي لا يمكن أن يفترض فقط سرعة كبيرة لزيادة كفاءة القياس ، ولكن أيضا تقليل inertia القيادة لتعزيز التسارع.
9يتبنى المحور Z جهاز الموازنة القابل للتعديل بالتنفسية ، والذي يمكن تعديل الموازنة المضادة بسهولة على الرغم من أنه مجهز بأنظمة مسبار مختلفة ،حتى تصل إلى نقطة عالية.
10نظام قياس الطول يتبنى مستويات المعدنية المستوردة و رأس القراءة، وكلاهما يمكن أن يضمن دقة عالية الدقة والاستقرار.
11يمكن لمرشح الهواء المستورد ذو الدقة العالية على الآلة أن يضمن نقاء الهواء المضغوط العالي ، بحيث يمكن حماية محمل الهواء والطريق المنزلق.جهاز الصرف التلقائي يجعل المشغلين توفير الوقت والجهدلتجنب الأضرار المحتملة للآلة الناجمة عن الإهمال من قبل الإنسان.
12تصميم حماية السلامة، يعمل بفعالية في حالة خطأ الآلة.
13تصميم ميكانيكي إيرغونومي، سهلة التشغيل والصيانة.
|
رقم الطراز |
WM-NC654 |
||
|
نطاق القياس ((ملم)) ((X))×Y×ز) |
600*500*400 |
||
|
الأبعاد الكلية ((ملم)(LX+LY+LZ) |
1350*1550*2300 |
||
|
حجم العمل المسموح به(mm) ((WX+WY+WZ) |
600*500*400 |
||
|
الوزن الصافي للنظام(بالكيلوغرام) |
1400 |
||
|
الوزن الآلي(بالكيلوغرام) |
500 |
||
|
معيار الدقة(س) |
الـ MPE(μم)2.1+3.3L/1000 |
MPEP(μم)2.2 |
|
|
معيار الدقة(هـ) |
الـ MPEE(μم)1.3+3L/1000 |
MPEP(μم)1.3 |
|
يستخدم طاولة الجرانيت الثابتة ، والسكك الحديدية الموجهة من ثلاثة محاور جرانيت "تايشان الأزرق" عالي الجودة ، لذلك فإن المحورين الثلاثة لهما نفس خصائص درجة الحرارة ومقاومة القدرة العملية على التشوه.
محور z يتبنى الموازنة الهوائية، ولها جهاز حماية، الذي يحسن من خصائص الحركة Zdirection.
محرك حزام متزامن مرن متقدم بدون رد فعل مضاد و صلابة عالية
النظافة الذاتية تحميل هواء مسبق مع دقة عالية و صلابة غاز عالية.
يستخدم المحرك ذو القوة العالية، والمحرك، والحزام المزدوج الجديد لضمان نقل دقيق وسريع.
نظام البدء، ناقل، نظام القيادة ونظام التحكم جميعها تستخدم العلامة التجارية العالمية الشهيرة.
رينيشاو MH20i يدوي نظام رأس تحديد الدوران المزدوج، في موقع المستخدم لمدة 5 أيام عمل من تدريب تشغيل أداة القياس، التدريب المجانية الدائمة.
أساسا للقياس والتحليل المعدني!هذه النماذج "العالمية" تجمع بين منصة قياس مع أفضل مكونات المجهر المعدني للتصوير عالي الدقة والقياسات الحرجةيحتوي على مجموعة كاملة من أهداف اللانهاية المتقدمة وتقنيات المجهر بما في ذلك: المجال المشرق، المجال المظلم، تباين DIC، الاستقطاب والفلورسنت.يمكن تركيب ما يصل إلى خمسة أهداف على الأنف.مع استخدامات أكثر إذا تمت ترقيتها
ضمان لمدة 12 شهراً إشتري بثقة
1في غضون 12 شهراً من تاريخ التجميع والقبول ولكن ليس أكثر من 15 شهراً من تاريخ الشحن.
2خلال هذه الفترة، سنقوم بتعليم المستخدمين عبر الهاتف والإنترنت مع خدمة استشارية بعد البيع.
3نحن نقدم خدمات ضمان الحياة للجهاز للمستخدمين مع تكلفة.
01إذا كان فشل الآلة بسبب جانبنا، يمكنك إرسال قطع الغيار لنا والتكلفة من جانبنا.
02ولكن إذا احتاج فنينا يأتي إلى جانب العميل للتدريب، الخدمة التقنية مجانية،باستثناء التذكرة والإقامة.
4فترة ضمان إضافية: سوف نقدم للمستخدم حياة طويلة بعد البيع الخدمة الاستشارية
