| مكان المنشأ: | قوانغدونغ ، الصين |
| اسم العلامة التجارية: | WM-3D |
| إصدار الشهادات: | iso9001 |

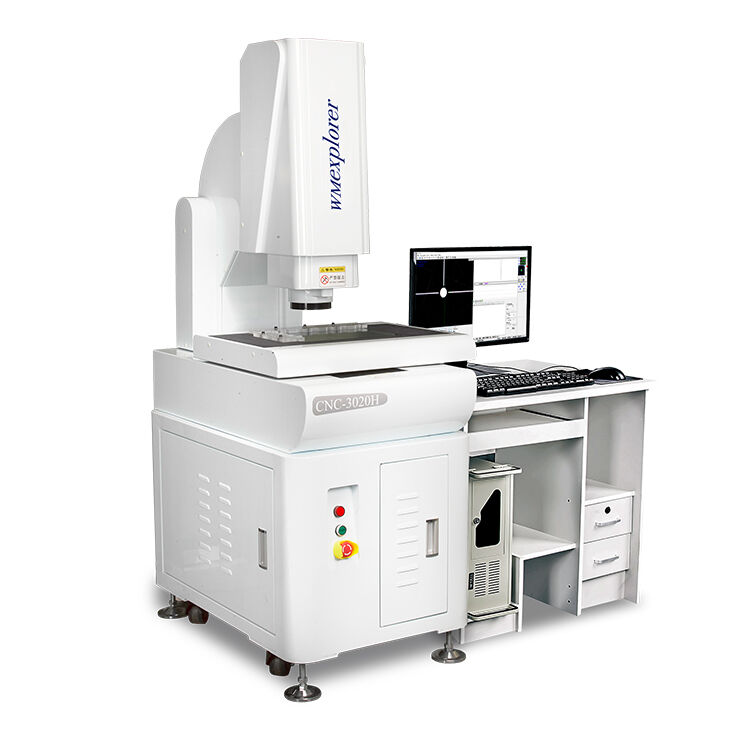

| رقم الموديل: | CNC-3020H |
|
الموديل |
CNC-3020H |
||||
|
|
حجم طاولة الزجاج |
330*230 |
|||
|
|
حجم الطاولة المعدنية |
350*250 |
|||
|
|
مسافة العمل X.Y |
300*200 |
|||
|
|
مسافة حركة المحور Z (مم) |
200 تركيز |
|||
|
|
دقة العرض الرقمي للمحاور X.Y.Z |
0.5um |
|||
|
|
خطأ قيمة المحور X.Y |
≤(3+L/200) L هي الطول المقاس، وحدة مم) |
|||
|
|
الوزن (كجم) |
300 |
|||
|
|
الأبعاد |
750*850*1650 |
|||
|
المحرك |
سرعة المحاور الثلاثة |
300 مم/ث |
|||
|
|
دقة تحديد المواقع للمحاور الثلاثة |
0.001 مم |
|||
|
نظام التصوير |
الكاميرا |
كاميرا سوني ملونة 1/3″CCD |
|||
|
|
التكبير |
عدسة تكبير بصرية محورية مع عدسة تكبير (اختر واحدة) |
|||
|
|
تكبير التكبير |
0.7-4.5X |
|||
|
|
إجمالي تكبير الفيديو |
30-230X |
|||
|
|
مجال الهدف |
11.1-1.7 مم |
|||
|
|
الطاقة |
AC220V/AC110V |
|||
|
|
استهلاك الطاقة |
100 واط |
|||
|
ملحقات الأداة |
1X أنبوب (اختياري) |
0.5X أنبوب (اختياري) |
مسافة العمل |
||
|
عدسة التكبير |
0.7-4.5X |
0.7-4.5X |
|
||
|
إضافة عدسة |
تكبير الفيديو |
مجال الجانب المادي (مم)
|
تكبير الفيديو |
مجال الجانب المادي (مم)
|
|
|
0.5X اختياري |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
قياسي |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2X اختياري |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
الوظيفة الرئيسية
1. تصحيح أي محور، إعادة تعيين نظام الإحداثيات.
2. تكبير الرسم، وتقليل الرسومات، وترجمة الرسومات، وطباعة الرسومات، وتحديد الرسومات، وإلغاء تحديدها، وإزالة الرسومات.
3. اضبط التكبير، وضيّق الرسومات، وحدد نسبة طباعة الرسومات، وألغِ تحديدها، وأزل الرسومات.
4. اضبط صورة تدرج الرمادي، والتشبع، والتباين، واحفظ الصورة بتنسيق BMP.
5. مجموعة متنوعة من أوضاع اكتشاف الحواف، تلقائيًا بواسطة الكمبيوتر
6. عناصر محددة مسبقًا: نقطة، خط، دائرة، قوس.
1. قياس أوتوماتيكي عالي الدقة، تحكم CNC بأربعة محاور.
2. آلة عالية الدقة وعالية القوة: قاعدة/عمود/منضدة عمل من الرخام من الدرجة 00 مع دقة عالية وثبات جيد.
3. نظام توجيه خطي دقيق مستورد بثلاثة محاور / نظام محرك لولبي كروي مستورد، عمر طويل وثبات جيد.
4. مسطرة رقعة معدنية عالية الدقة 0.2um.
5. تتيح عدسة التكبير البصري Wm0750 قياسًا أوتوماتيكيًا بالكامل دون الحاجة إلى تصحيح التكبير.
6. كاميرا HD SONY ccD مع شاشة قياس عالية الجودة.
7. قياس التركيز التلقائي، تسوية القياس البصري، مسبار تلامس UK RENISHAW.
8. مصدر ضوء سطحي بثماني مناطق وخمس حلقات يتم التحكم فيه بواسطة البرنامج، مصدر ضوء محيطي LED، مصدر ضوء محوري. تضاف ألوان مختلفة إلى منتجات مختلفة.
9. تشير كاميرا cCD الملاحية إلى موضع القياس، وهو سريع التحديد ومريح للقياس.
10. اجمع بين برنامج القياس ثلاثي الأبعاد الذي تم تطويره بواسطة وظيفة البرنامج المستورد لتحسين دقة الحدود.
11. وهي مجهزة بعصا تحكم لسهولة التشغيل في أي موضع.
1. يمكنه قياس النقطة والخط والدائرة والقوس والبيضاوي والمستطيل و تحسين الدقة باستخدام وظيفة تحديد المواقع متعددة النقاط.
2. لديها العديد من الميزات، مثل مجموعة من القياسات، وهيكل المركز وتقاطع الهيكل، ونقطة المنتصف من البناء، وهيكل الخط، وهيكل دائري، ومنظور نقطة هيكلية.
3. يقترن ببرنامج قياس CNC الذي طورته الشركة لتحقيق الكشف السريع عن كميات كبيرة من قطع العمل في نفس الوقت مع قدرات تحليل بيانات SPC من أجل إكمال القياس بأكمله مرة واحدة.
4. ترجمة الإحداثيات وتصحيح الإحداثيات لجعل القياس أكثر ملاءمة وكفاءة وتحسين كفاءة القياس.
5. يمكن للماكرو قياس نفس الأجزاء بشكل أسرع وأكثر ملاءمة للحجم وتحسين كفاءة القياس.
ضمان لمدة 12 شهرًا. اشترِ بثقة!
1. في غضون 12 شهرًا من تاريخ التجميع والقبول, ولكن لا تتجاوز 15 شهرًا من تاريخ الشحن.
2. خلال هذه الفترة، سنتولى التدريس عبر الهاتف والإنترنت للمستخدمين من خلال خدمة استشارية بعد البيع مجمعة.
3. نحن نقدم خدمات ضمان مدى الحياة للآلة للمستخدمين بالتكلفة.
01. إذا كان تعطل الآلة ناتجًا عن جانبنا، يمكنك إرسال قطع الغيار إلينا والتكلفة من جانبنا.
02. ولكن إذا احتاج فنينا إلى القدوم إلى جانب العميل للتدريب، فإن الخدمة الفنية مجانية، باستثناء التذاكر والإقامة.
4. فترة الضمان الإضافية: سنقدم للمستخدم خدمة استشارية طويلة الأمد بعد البيع 5. شركتنا لديها قطع غيار يمكن توفيرها للمستخدمين بالتكلفة.
