تفاصيل المنتج:
|
| ضمان: | سنة واحدة | دعم مخصص: | OEM ، ODM |
|---|---|---|---|
| اسم المنتج: | سلسلة اختبار قياس الصورة البصرية الأوتوماتيكية معدات اختبار الصك | نموذج: | CNC-4030J |
| لون: | أبيض | استخدام عام: | الإلكترونات والبلاستيك والعفن والآلات والأجهزة والساعات والجوال |
| مادة: | الجرانيت | إستعمال: | قياس |
| وزن: | 350 كجم | مزود الطاقة: | تيار متردد 220 فولت / 50-60 هرتز |
| يكتب: | اوتوماتيك كليا | إستعمال: | النظام البصري |
| تسليط الضوء: | آلة قياس التسطيح الرقمية,آلة قياس التسطيح OMM,آلة القياس البصرية الأوتوماتيكية OMM |
||

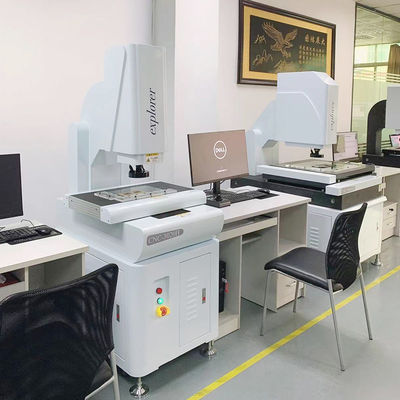

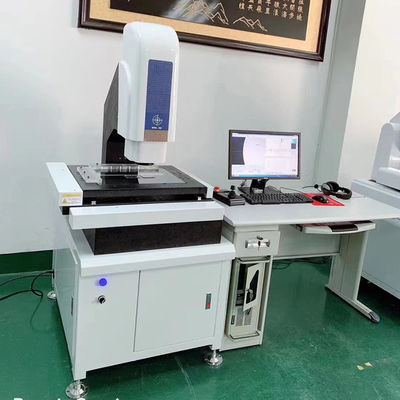

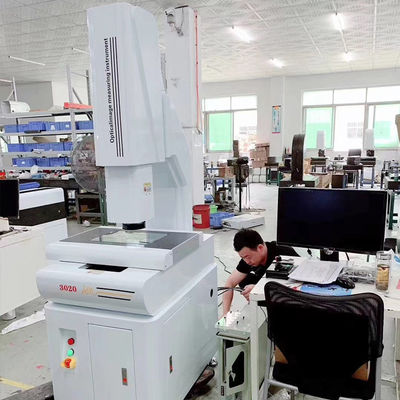

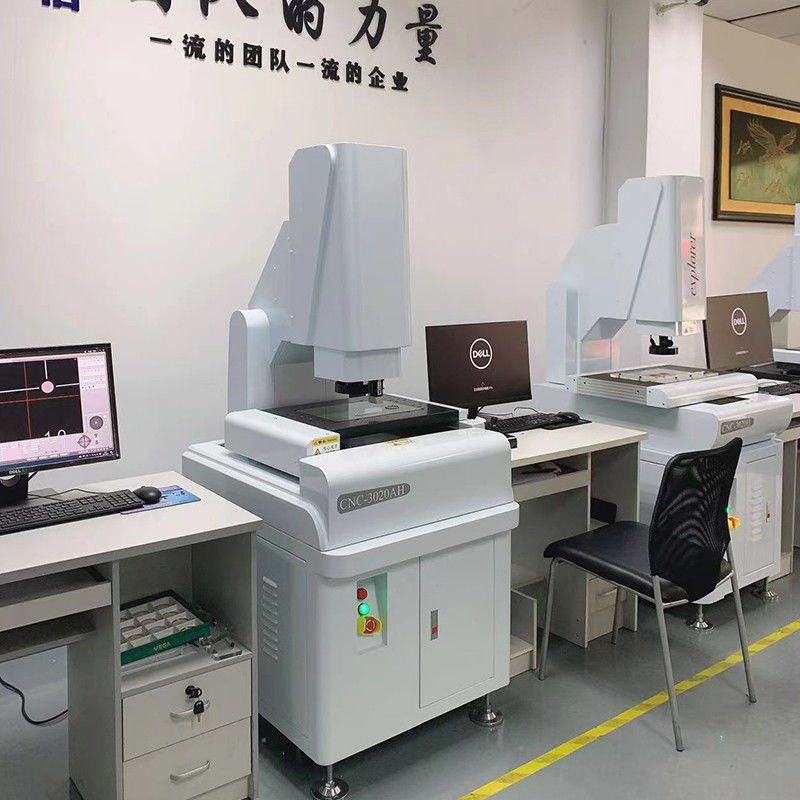

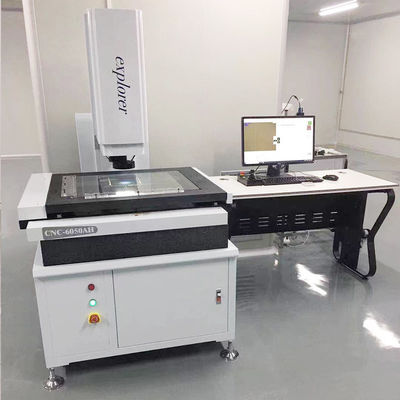

سلسلة اختبار قياس الصورة البصرية الأوتوماتيكية معدات اختبار الصك
وصف المنتجات
|
أغراض
|
CNC-3020J
|
CNC-4030J
|
CNC-5040J
|
|
الأبعاد (مم) (L × W × H)
|
700 * 850 * 1650
|
800 * 900 * 1650
|
900 * 1050 * 1650
|
|
نطاق القياس (مم) (X × Y × Z)
|
300 * 200 * 200
|
400 * 300 * 200
|
500 * 400 * 200
|
|
قياس الدقة (ميكرومتر
|
3 + لتر / 200
|
3 + لتر / 200
|
3 + لتر / 200
|
|
التكرار (ميكرومتر)
|
3
|
3
|
3
|
|
الوزن (كجم)
|
300
|
380
|
450
|
|
الصورة والقياس
|
اتفاقية مكافحة التصحر
|
SOnYCcD اليابانية
|
|
|
لين
|
عدسة تكبير عالية الوضوح / تكبير مستمر 0.7-5.0x
|
|
|
تكبير
|
40-230X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
|
|
|
قرار مقياس ptical
|
المحور x / Y / z o.0002mm (0.2um)
|
|
|
مسافة العمل
|
108 ملم
|
|
برمجيات القياس
|
اجمع بين برنامج القياس ثلاثي الأبعاد الذي طورته وظيفة البرنامج المستوردة لتحسين دقة الحدود.
|
|
نظام القيادة
|
X / Y / Z محرك سيرفو تايواني عالي الأداء ثلاثي المحاور ، نظام تحكم مزدوج الحلقة المغلقة
|
|
إضاءة
|
مصدر ضوء سطحي خماسي الحلقات من ثماني مناطق يتم التحكم فيه بواسطة البرنامج ، ومصدر ضوء كفاف LED ، ومصدر ضوء متحد المحور.
يضاف إلى منتجات مختلفة. |
♥ آلة عالية الدقة وقوة عالية: قاعدة رخامية 00 / cloumn مستقيمة / طاولة عمل ، دقة عالية واستقرار جيد.
♥ XYZ ثلاثة محاور مستوردة الدقة نوع v دليل السكك الحديدية / نظام محرك محور بصري مستورد ، عمر خدمة طويل ، استقرار جيد.
♥ wM عدسة بصرية زووم مستمر ، إطارات مختلفة ، تكبير مختلف ، بدون تصحيح الزوم.
♥ كاميرا HD اليابانية SoNY ccD ، شاشة قياس عالية الجودة.
♥ قياس التركيز الإضافي ، والقياس البصري للارتفاع والتسطيح ، ويمكن تجهيزه بمسبار التلامس البريطاني RENISHAW.
♥ ضوء السطح ، ضوء الملف الشخصي LED ، الضوء المحوري.اختيار مباراة برمجة ثلاثة حلقة ثمانية منطقة الضوء.
♥ يشير مؤشر الليزر إلى موضع القياس وتحديد الموضع السريع والقياس المناسب.
♥ يمكن أن تتطابق مع مفتاح القدم ، وسهل التشغيل في أي مكان.
صفات:
1.يتم فصل مفتاح وظيفة الرسم البياني والمفتاح الوظيفي البناء للرسم البياني والمفتاح الوظيفي للأداة المرئية عن طريق اللون وتجميعها تكتيكيًا ، مما يجعل الاتصال بين المشغل والأداة سريعًا وودودًا ، كما أنه يحسن سرعة القياس البشري بشكل واضح.
2. مفتاح وظيفة الرسم البياني أسود.
3. مفتاح الرسم البياني باللون الأحمر.
4. مفتاح وظيفة الأداة المرئية هو الأسود والأخضر.
